– ALUMAXX SET – Flachdachsystem Set für Trapezblech –
zzgl. Versandkosten
- Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern.
- An den Seiten befinden sich bereits verfügbare Bohrrillen zur vereinfachten Montage.
- einfache und extrem schnelle Montage.
- modulare Bauweise ermöglicht jede Anlagengröße.
- PV-Module für alle gängigen Modultypen geeignet.
- Modulausrichtung vertikal oder horizontal.
- Lieferung : gewöhnlich Versandfertig in 3-4 Werktagen
- Premium Kundenservice: Persönliche Beratung, schnelle Bearbeitung und bevorzugte Hilfe für Ihre Anliegen.
– ALUMAXX SET – Flachdachsystem Set für Trapezblech –
Paket：

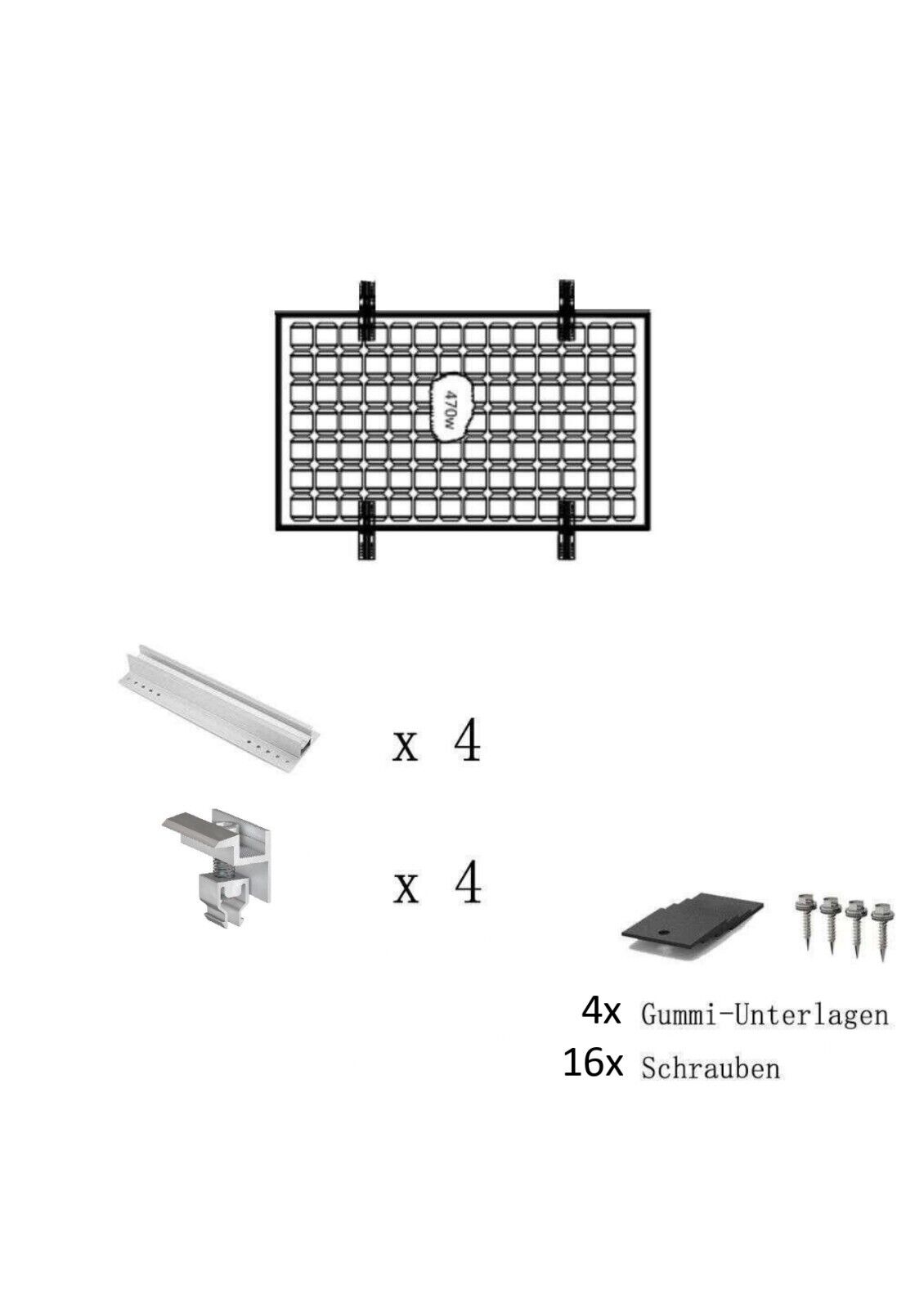

Für 1 Solarpanel, brauchen Sie nur 4x Schienen + 4x Endklemme
Für 2 Solarpanele, brauchen Sie 6x Schienen + 4x Endklemme + 2x Mittelklemme
Für 3 Solarpanele, brauchen Sie 8x Schienen + 4x Endklemme + 4x Mittelklemme
Für 4 Solarpanele, brauchen Sie 10x Schienen + 4x Endklemme + 6x Mittelklemme
- Länge x Breite x Höhe: 400 x 100 x 55 mm
- Gewicht/Stück: ca. 0,4 kg
- Oberer Kanal: Montage PV-Modul
- Material: Aluminium EN AW-6060 T66
- Anwendung: Landwirtschaft/Landwirtschaft, Aquakultur, Automobil, Notstromversorgung, Camping/Wandern, Gewerbe, Elektronik, Haus/Garten, Bewässerung, Marine
Die ALUMAXX SunRail Pro ist eine erstklassige Schnellmontageschiene, die speziell für die Installation von Solaranlagen auf Trapezblechdächern konzipiert wurde. Mit einer Länge von 400mm bietet diese Schiene eine vielseitige und stabile Lösung für diverse Einsatzmöglichkeiten.
Die Klemmen werden am oberen Kanal der Montageschiene fixiert. Die 55 mm hohe Schiene gewährleistet einen freien Luftstrom unter dem Solarpaneel, wodurch eine natürliche Kühlung unterstützt und das Paneel von der heißen Dachfläche geschützt wird.
| Allgemeine Information | |
| Marke | Alumaxx |
| Model | Sun Rail Pro |
| Produktyp | Dachschiene – Flachdach |
| Kompatibel mit | SunGuard Mid, SunGuard End |
| Montage auf | Flachdach, Stehfalz, Sandwichplatten |
| Fixier-Technik | Schrauben – (Bohrschrauben JF3-2-5,5X25 E16 für PV-Anlagen), EPDM-Band (EPDM Band 20m/100mm/2mm) |
| Technische Details | |
| Farbe | Silber |
| Länge | 40cm – 600cm |
| Breite | 100mm |
| Höhe | 55mm |
| Material | Aluminium EN AW-6060 T66 |
| Zusätzliche Info | |
| Unterer Kanal | Montage am Dach |
| Oberer Kanal | Montage PV-Modul |
Mittelklemme und Endklemme für SOLAR-Module.
Klemmlänge 70 mm inkl. Verschraubung.
Die Modul Mittelklemme&Endklemme kann in den oberen Kanal der Montageschienen eingeklickt werden. Hohe Zugfestigkeit durch Aluminium-Speziallegierung. 5x höhere Ausreißkräfte als bei den herkömmlichen Befestigungklemmen.
Zur Montage von Photovoltaik-Anlagen.
- Für gerahmte Photovoltaik-Module
- Das Modul wird in einer Länge von 70 mm geklemmt
- Für Rahmenhöhe von 35mm
| Allgemeine Information | |
| Marke | Alumaxx |
| Model | SunGuard Mid Pro |
| Produktyp | Modulklemmen |
| Kompatibel mit | SunRail Pro, SunPeak Pro, SunFit Glide |
| Montage auf | Alle Dächer |
| Fixier-Technik | Schrauben, Vertikale oder horizontale Klemmung durch einfaches Anheben und Drehen der Klemme um 90°, Bequem von oben verschraubbar; nur ein Werkzeug nötig: Torx 40 |
| Technische Details | |
| Farbe | Silber/Anthrazit |
| Länge | / |
| Breite | / |
| Höhe | / |
| Material | Aluminium EN AW-6060 T66 |
| Zusätzliche Info | |
| Rahmenhöhe | Mittelklemme für Rahmenhöhe 35MM |
| Klemmlänge |
7cm |
| Info | Die Schnittkante sind unbearbeitet und werden nicht gefärbt. |
Technische Daten
- Durchmesser: 5,5 mm
- Bohrkapazität tI + tII: 1,0 + 1,0 mm
- Antrieb: Sechskant SW8
- Einschraubdrehzahl: max. 1800 1/min
| Allgemeine Information | |
| Marke | EJOT® |
| Model | JF3-2-5,5×25 E16 VE 100 |
| Produktyp | Bohrschraube |
| Kompatibel mit | SunFit Glide, SunRail Pro |
| Montage auf | PV-Konstruktionen |
| Fixier-Technik | Schrauben |
| Technische Details | |
| Farbe | Silber |
| Dichtscheibe | 16,00mm |
| Länge | 25,00mm |
| Max. Einschraubdrehzahl: | 1800 U/min |
| Material | Edelstahl A2 |
| Antriebsart | SW8 |
| Durchmesser | 5,50mm |
| Klemmdicke in mm: | 0-15 |
| Gewicht | 0,43 kg |
|---|---|
| Größe | 40 × 10 × 5,5 cm |
| ANZAHL DER PANELE | Für 1-Panel, Für 2-Panele, Für 3-Panele, Für 4-Panele |
